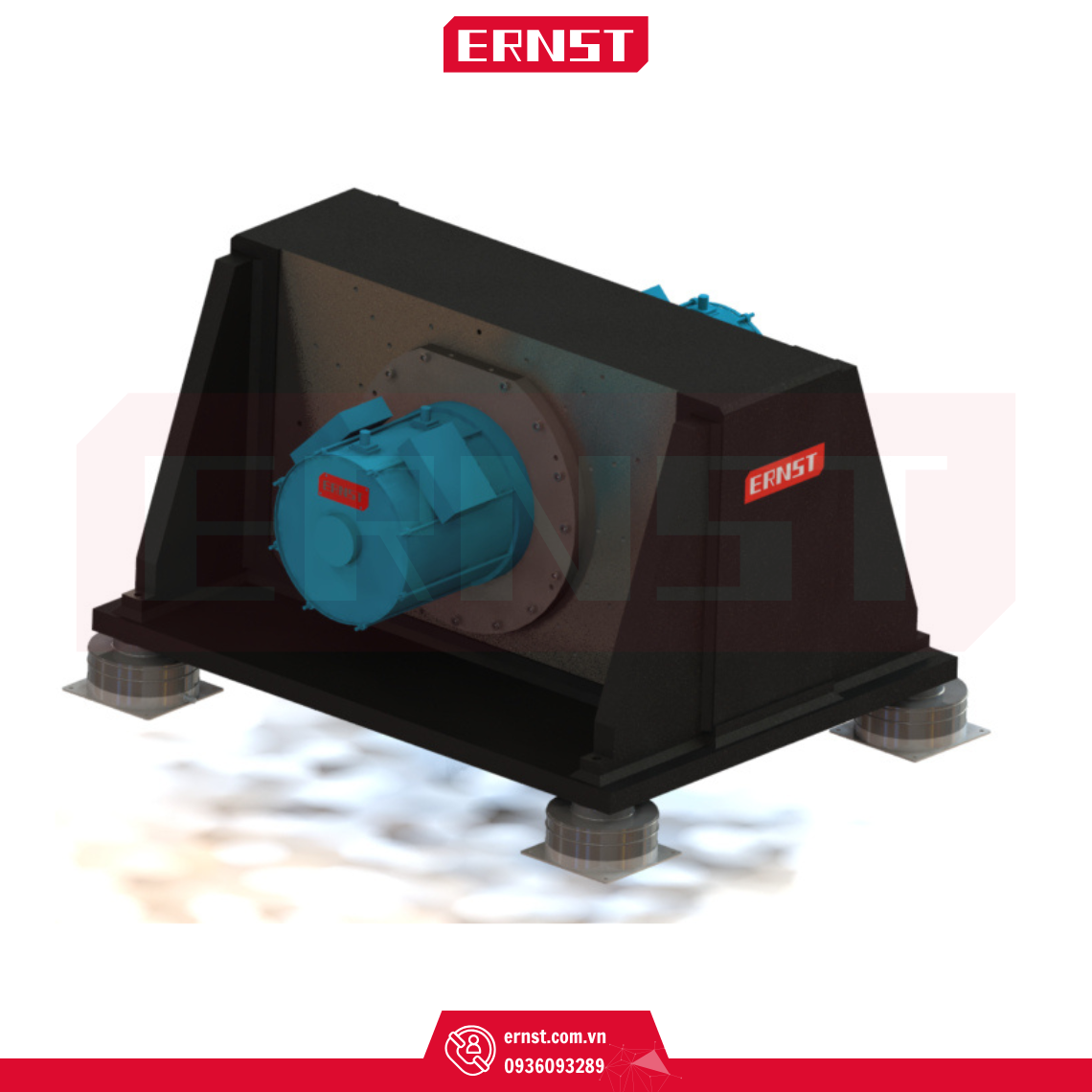

Thiết lập back-to-back (B2B) cung cấp một giới thiệu tốt về thử nghiệm động cơ điện. Động cơ điện được thử nghiệm (DUT = thiết bị đang thử nghiệm) thường được ghép nối với một máy giống hệt nhau và chạy đối đầu với nhau.
Một máy ở chế độ kiểm soát mô-men xoắn, trong khi máy DUT đối diện ở chế độ kiểm soát tốc độ.
Hệ thống cơ học có độ cứng cao, loại trừ tần số tự nhiên trong phạm vi tốc độ và đảm bảo hoạt động ít rung động.
Cả cấu trúc cơ khí và kết nối trục đều được sản xuất tại công ty, mang lại sự linh hoạt tối đa cho khách hàng.

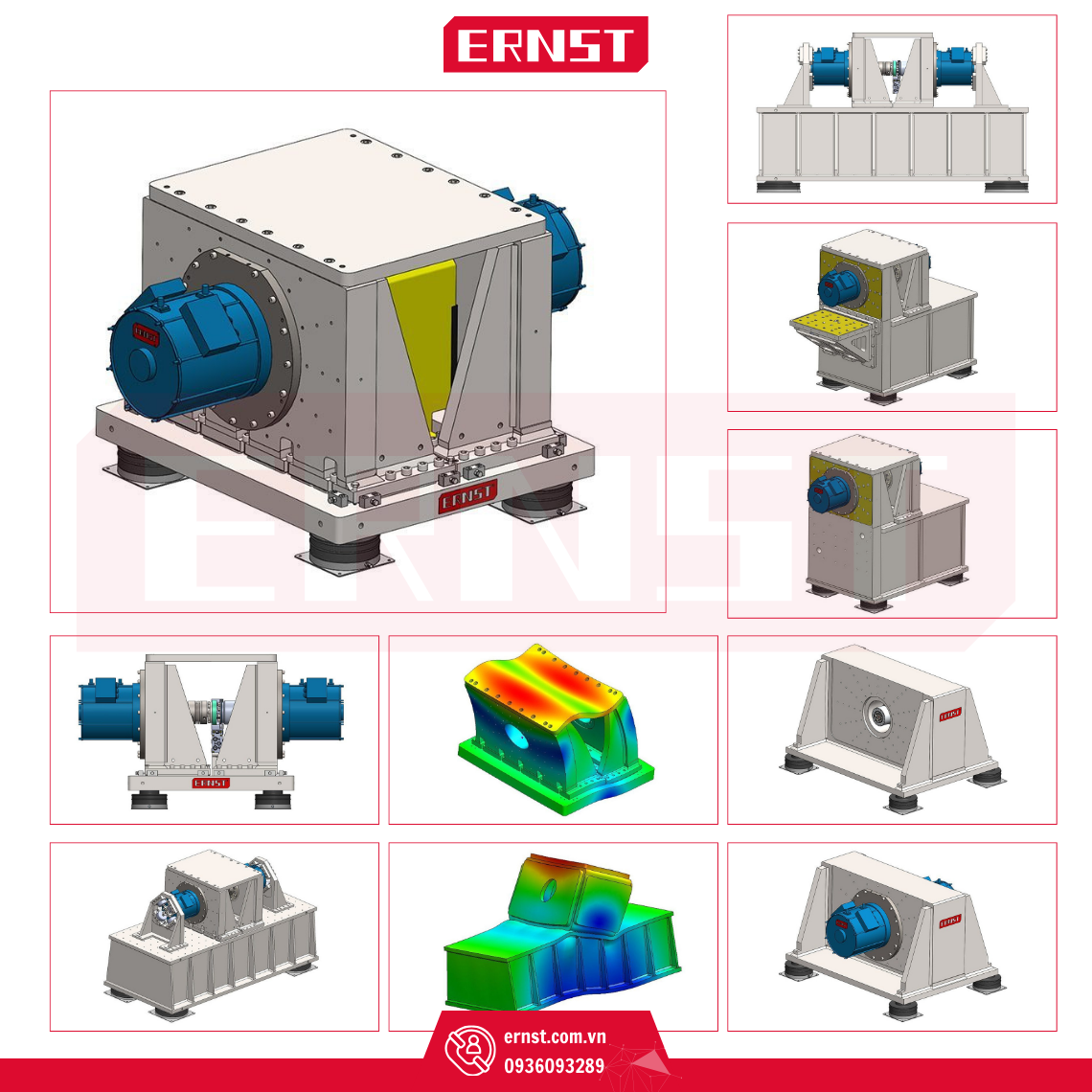

Bản vẽ
Mô tả
- Cấu trúc cơ sở có tần số tự nhiên thứ nhất trên phạm vi tốc độ
- Các thành phần giảm chấn để tách rung động
- Căn chỉnh thông qua các phần tử tải và tấm mài
- Bề mặt chức năng để lắp đặt lại các điểm chịu lực và cảm biến
- Lắp ráp vừa vặn / bu lông để lắp DUT
- Có thể điều chỉnh theo nhu cầu của khách hàng
- Sản xuất và lắp ráp tại ERNST
Tùy chọn
- Chuẩn bị khí hậu
- Đổ đầy khoáng chất để giảm xóc thêm
- Kết nối trục
- Các thành phần thích ứng
- Hỗ trợ B-side
Ví dụ sản phẩm
Bệ thử nghiệm B2B của E-motor 20.000
Dữ liệu kỹ thuật:
- Tốc độ: lên đến 20.000 vòng/phút
- Phạm vi mô-men xoắn: lên đến 1.000 Nm
- Trọng lượng: khoảng 1.500 kg
- Kích thước: 800 mm x 950 mm x 750 mm
- Kết nối trục bao gồm hai ổ trục trung gian, mặt bích đo HBM và khớp nối
- Giao diện cơ học giống hệt nhau ở cả hai mặt
- Bề mặt thích ứng lớn và linh hoạt
Bệ thử nghiệm B2B của E-motor 25.000
Dữ liệu kỹ thuật:
- Tốc độ: lên đến 25.000 vòng/phút
- Phạm vi mô-men xoắn: lên đến 1.000 Nm
- Trọng lượng: khoảng 1.600 kg
- Kích thước: 900 mm x 1100 mm x 675 mm
- Kết nối trục bao gồm ổ trục trung gian và bộ chuyển đổi trục, không có mặt bích đo HBM (nhưng bề mặt chuyển đổi tương ứng với HBM T12HS)
- Giao diện cơ học giống hệt nhau ở cả hai mặt
- Bề mặt thích ứng lớn và linh hoạt
Bệ thử nghiệm B2B của E-motor 30.000
Dữ liệu kỹ thuật:
- Tốc độ: lên đến 30.000 vòng/phút
- Phạm vi mô-men xoắn: lên đến 600 Nm
- Trọng lượng: khoảng 1.500 kg
- Kích thước: 850 mm x 1220 mm x 700 mm
- Kết nối trục bao gồm ổ trục trung gian và bộ chuyển đổi trục cũng như mặt bích đo HBM (T12HS)
- Rãnh phay cho stato HBM tích hợp trong cấu trúc bên dưới
- Giao diện cơ học giống hệt nhau ở cả hai mặt
- Bề mặt thích ứng lớn và linh hoạt
