Kiểm tra từng thành phần là một phần thiết yếu của quy trình phát triển ngày nay. Điều này bao gồm, trong số những thứ khác, các nền tảng kiểm tra thành phần tùy chỉnh.
Trong quá trình này, chức năng của từng bộ phận như hộp số, động cơ hybrid, máy phát điện, máy nén khí, bộ giảm chấn rung, trục các đăng và phanh được thử nghiệm trong nhiều điều kiện khác nhau.
Sự phức tạp ngày càng tăng là một thách thức lớn, đặc biệt đối với các nhà sản xuất linh kiện phức tạp.
Các giai đoạn phát triển bị rút ngắn sẽ phải đối mặt với các yêu cầu ngày càng cao về độ tin cậy, giảm chi phí và hiệu quả.
ERNST đã phát triển năng lực cốt lõi trong lĩnh vực này trong nhiều năm với các giải pháp riêng biệt về cơ chế giường thử nghiệm. Khách hàng được hưởng lợi từ thiết kế riêng của chúng tôi cũng như sản xuất và lắp đặt tại ERNST.

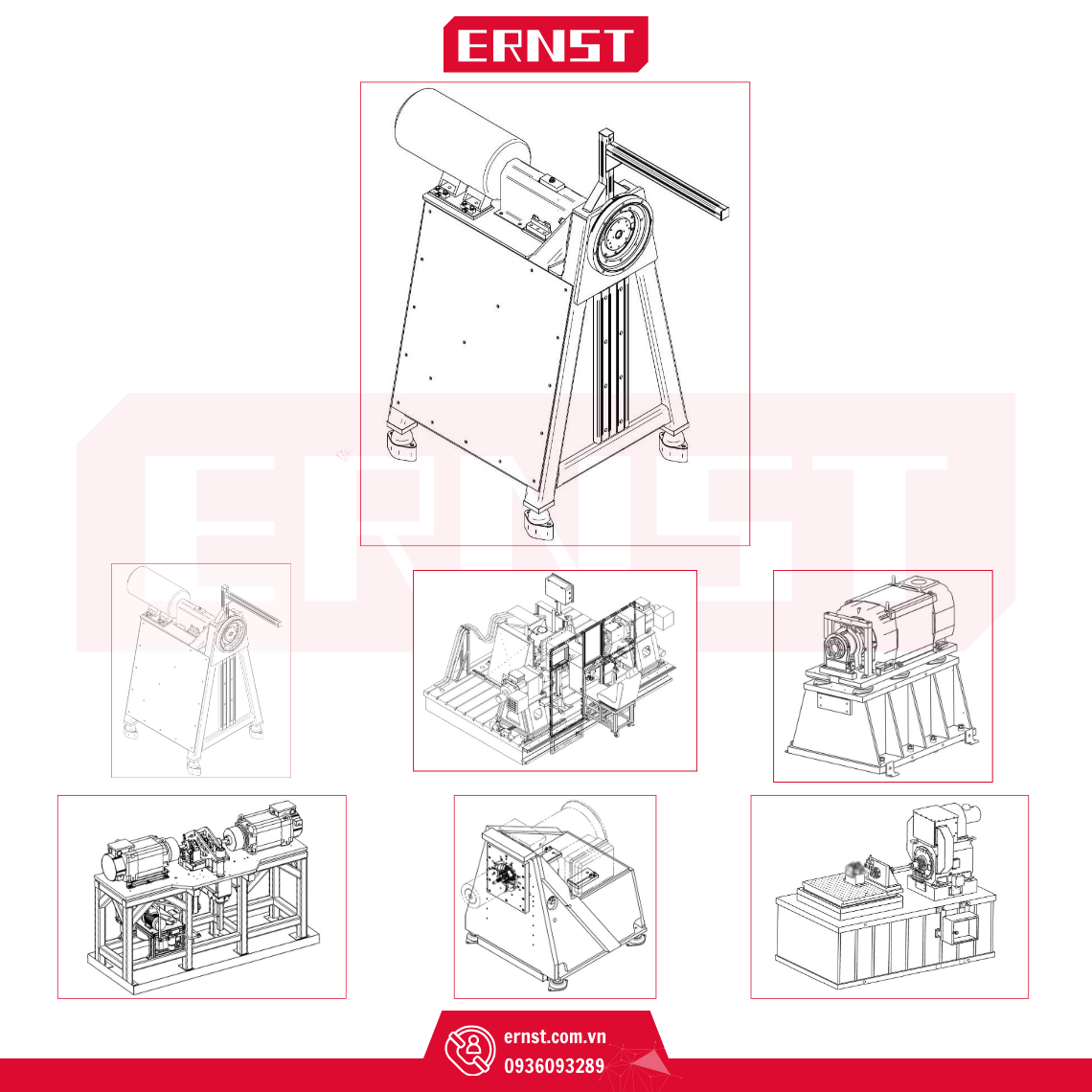

Bản vẽ
Mô tả
- Thiết kế theo yêu cầu của khách hàng
- Thiết kế bao gồm CAD và mô phỏng FEM của ERNST
- Giải pháp trọn gói của ERNST
- Khung cơ sở là kết cấu thép hàn
- Hệ thống giảm rung
- Ứng dụng khí hậu
Ví dụ sản phẩm
Bệ thử hộp số cho chu kỳ chạy ràDữ liệu kỹ thuật:
- Phạm vi tốc độ: lên đến 12.000 vòng/phút
- Phạm vi mô-men xoắn: lên đến 100 Nm
- Khối lượng: khoảng 1,3 tấn
- Kích thước: khoảng 1,6 mx 0,8 mx 1,6 m
- Kiểm tra chức năng và chạy thử ổ trục của động cơ
- Hệ thống truyền động bao gồm động cơ điện, khớp nối, đồng hồ đo mô-men xoắn, khớp nối và ổ trục trung gian

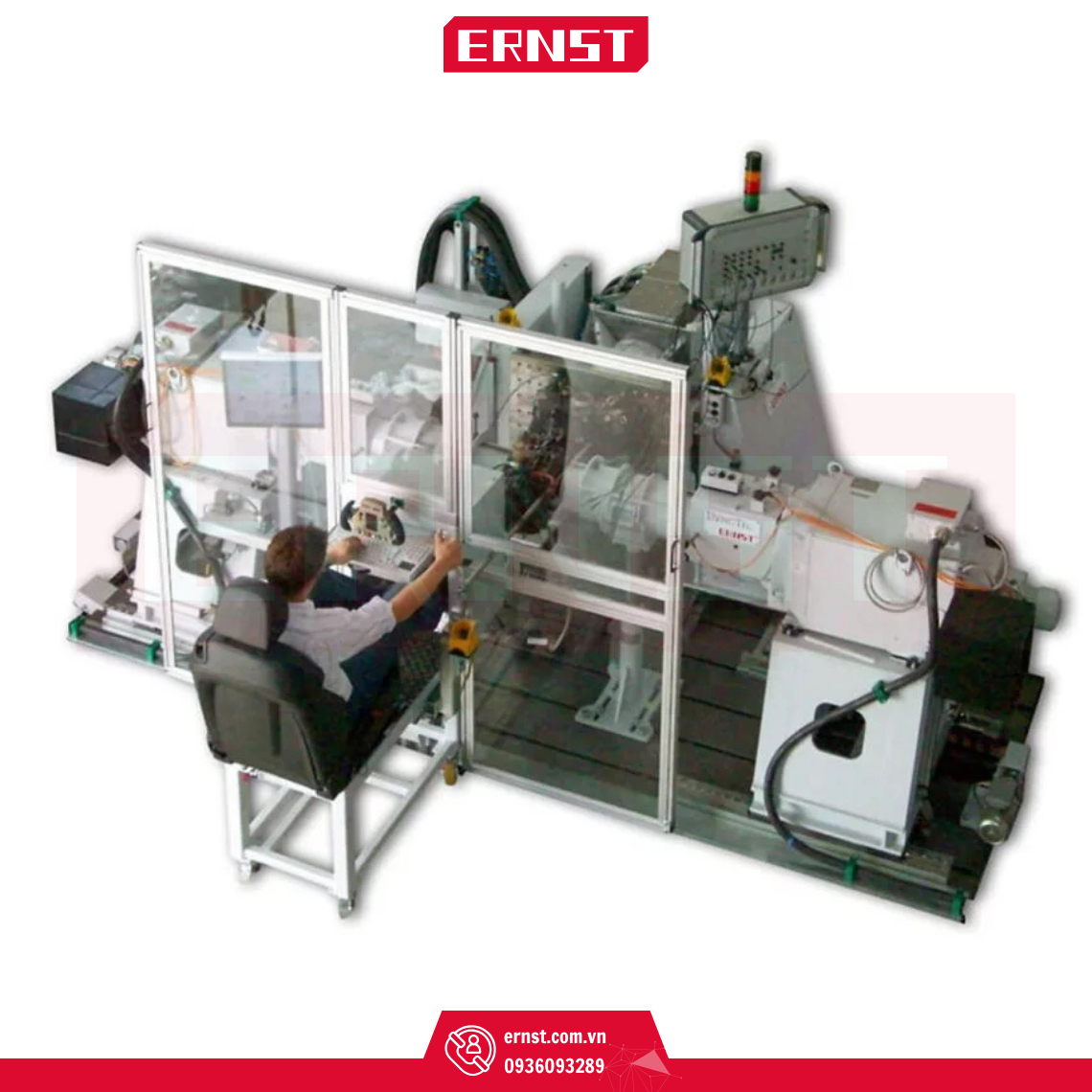

Bệ thử hộp số cho xe thể thao
Dữ liệu kỹ thuật:
- Phạm vi tốc độ: Đầu vào lên đến 12.000 vòng/phút | Đầu ra lên đến 3000 vòng/phút
- Phạm vi mô-men xoắn: Đầu vào lên đến 400 Nm | Đầu ra lên đến 1200 Nm
- Công suất: Đầu vào 250 kW | Đầu ra 2 x 100 kW
- Kích thước: khoảng 4,0 mx 3,0 mx 2,1 m
- Tối ưu hóa và điều chỉnh hộp số xe thể thao
- Mô phỏng lái xe, bao gồm hệ thống chuyển số bằng tay
- Hệ thống truyền động bao gồm máy đo công suất đầu vào K&A, máy đo mô-men xoắn HBM, khớp nối, ổ trục trung gian, bộ truyền động DUT, máy đo mô-men xoắn HBM, bộ phận kẹp, máy đo công suất đầu ra
Bệ thử nghiệm bôi trơn
Dữ liệu kỹ thuật:
- Tốc độ: lên đến 6000 vòng/phút
- Phạm vi mô-men xoắn: lên đến 630 Nm
- Công suất: 115 kW
- Khối lượng: khoảng 2,0 tấn
- Kích thước: khoảng 2,3 mx 0,9 mx 1,5 m
- Xác định tính chất ma sát của dầu bôi trơn
- Bôi trơn vào đĩa thử nghiệm thông qua bộ phận thủy lực
- Hệ thống truyền động bao gồm máy đo công suất Siemens, bộ phận kẹp, trục các đăng, bộ phận kẹp, ổ trục trung gian
- Cảm biến lực trên vỏ ổ trục để xác định lực ma sát lăn
Bệ thử máy phát điện hạng nặng
Dữ liệu kỹ thuật:
- Phạm vi tốc độ: lên đến 15.000 vòng/phút
- Phạm vi mô-men xoắn: lên đến 400 Nm
- Công suất: 150 kW § Khối lượng: khoảng 2,5 tấn
- Kích thước: khoảng 1,2 mx 1,1 mx 1,4 m
- Phát triển máy phát điện hạng nặng
- Hệ thống truyền động bao gồm phanh Schorch, đồng hồ đo mô-men xoắn HBM, bộ điều chỉnh DUT
