Một ổ trục trung gian bổ sung thường được bao gồm trong kết nối trục của bệ thử nghiệm tốc độ cao.
ERNST cung cấp nhiều vị trí ổ trục khác nhau tùy theo phạm vi tốc độ cũng như mô-men xoắn cần thiết.
Nên tham khảo lời khuyên tương ứng từ bộ phận thiết kế để đánh giá kỹ thuật cho từng ứng dụng.
Về vấn đề này, cách tiếp cận toàn diện – từ khái niệm đến sản xuất nội bộ và tiền vận hành tại ERNST – là một thế mạnh đặc biệt trong việc đánh giá tính khả thi về mặt kỹ thuật.
Cũng có thể chuyển đổi các ổ trục trung gian hiện có để đáp ứng các yêu cầu riêng hoặc mong muốn của khách hàng.

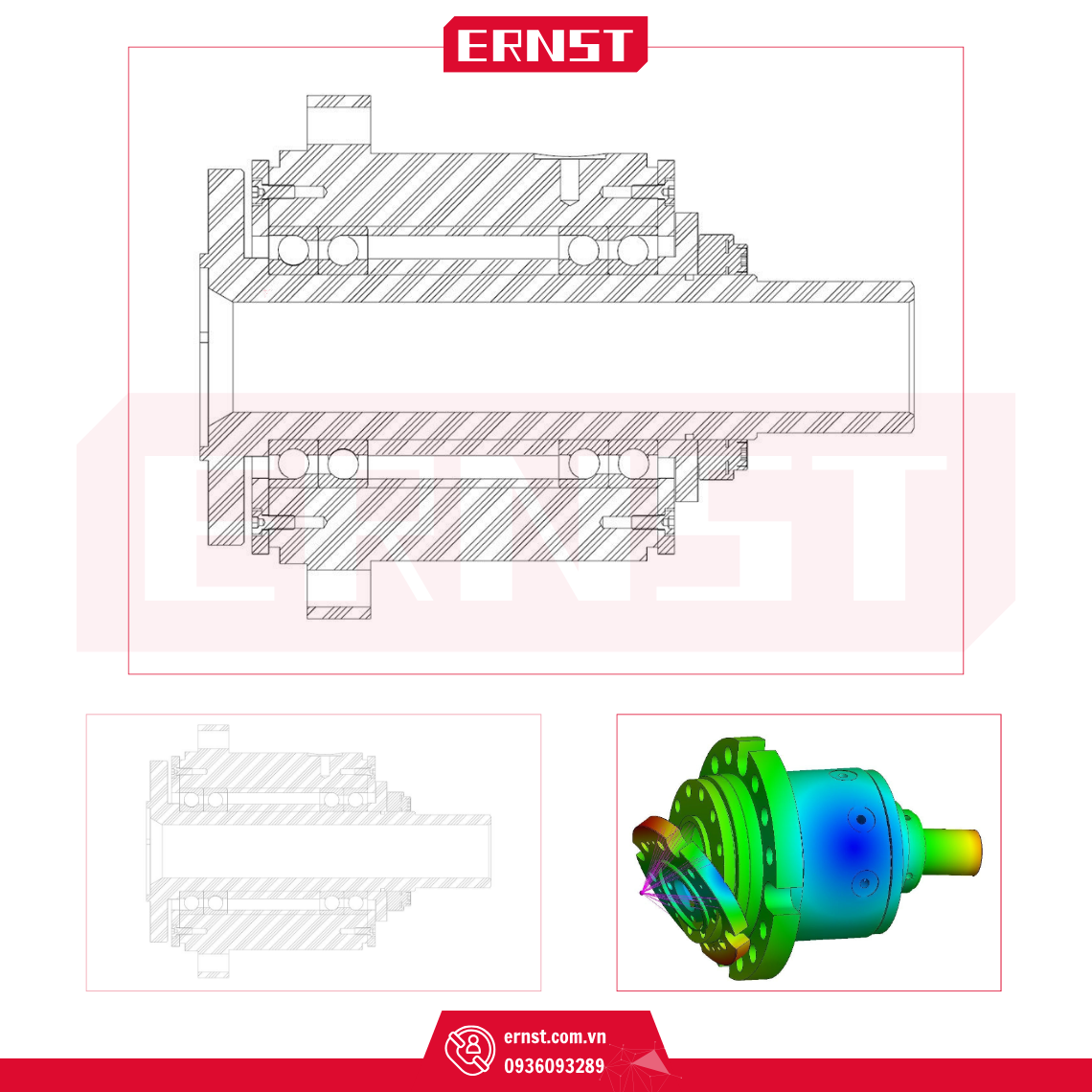

Bản vẽ
Bảng tổng quan
| Vòng bi trung gian | Tốc độ tối đa tính bằng vòng/phút | Mô-men xoắn tính bằng Nm | Công suất danh định kW | Ứng dụng |
|---|---|---|---|---|
| SL30000 | 30000 | 600 | 600 | E motor sports |
| SL25000 | 25000 | 1000 | 600 | E motor sports |
| SL20000 | 20000 | 1000 | 500 | E mobility |
| SL 18500 | 18500 | 400 | 200 | E mobility |
| SL 15000 | 15000 | 465 | 200 | E mobility |
| SL 12000 | 12000 | 1200 | 400 | E mobility và E motor sports |
| SL9000 | 9000 | 100 | 500 | động cơ, linh kiện |
Thiết kế đặc biệt theo yêu cầu
Ví dụ sản phẩm

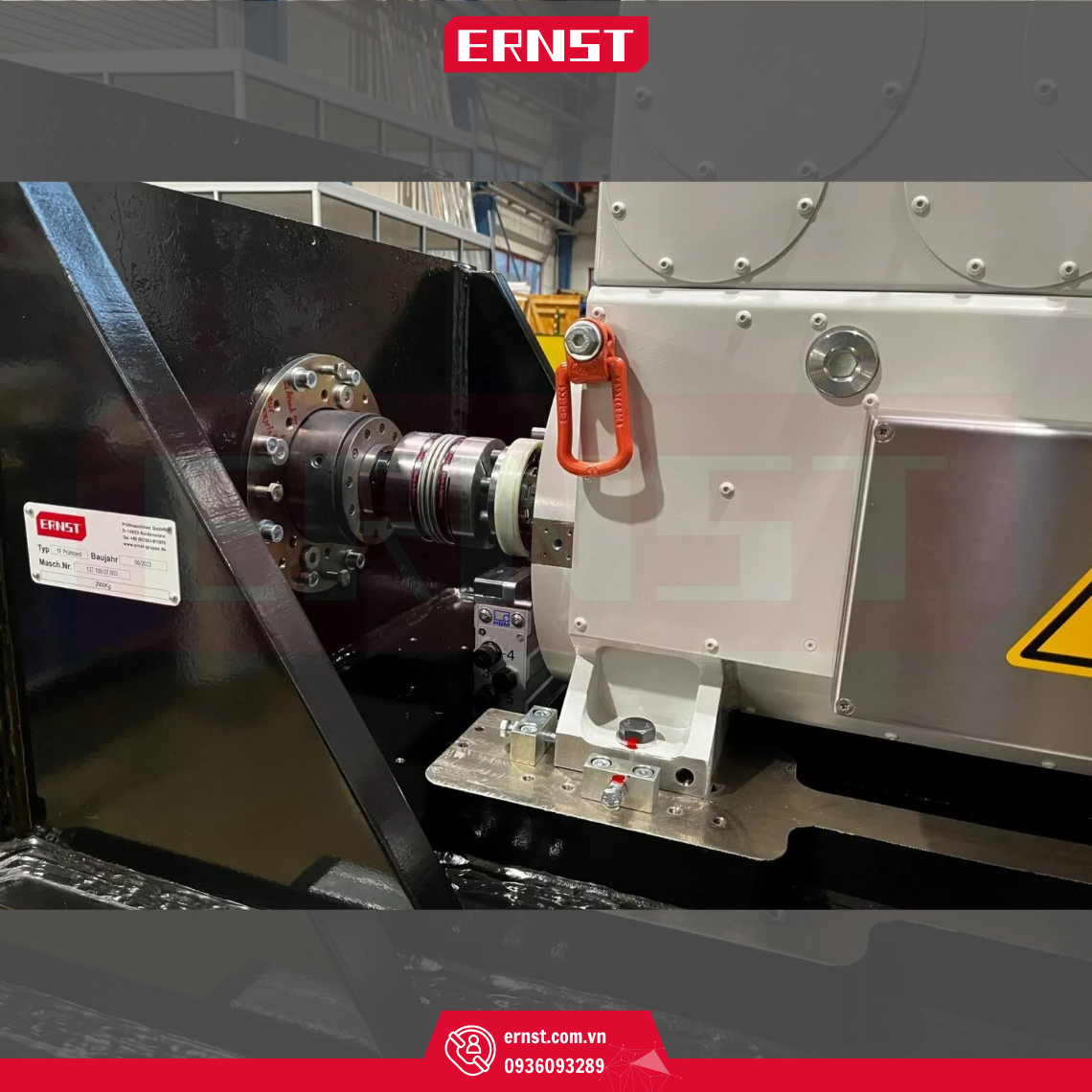

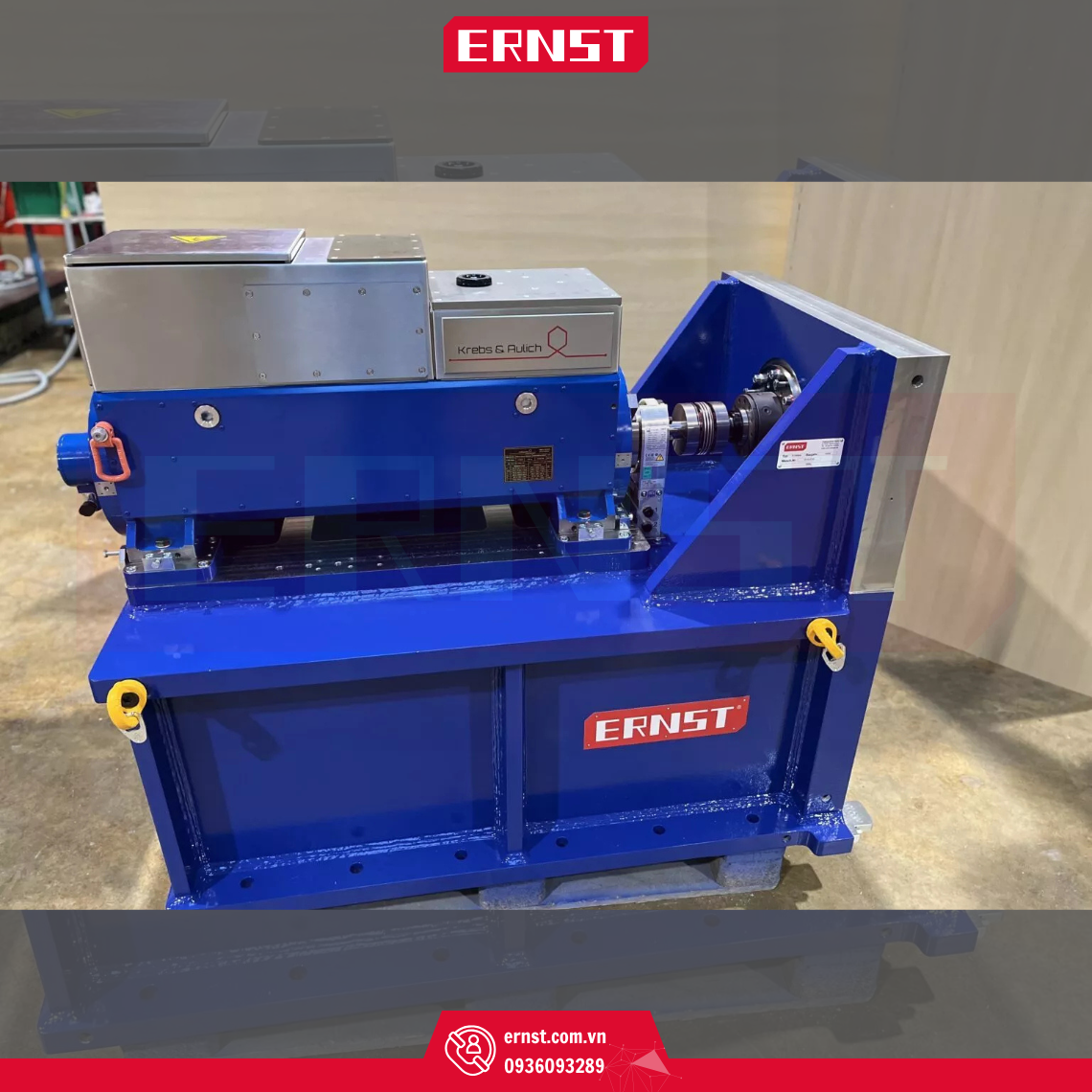

Kết nối trục bao gồm ổ trục SL 20000
Dữ liệu kỹ thuật:
- Tốc độ: 20000 vòng/phút
- Phạm vi mô-men xoắn: 1000 Nm
- Bôi trơn mỡ tốc độ cao
- Chất lượng cân bằng G: < 2,5 mm/giây
- Độ rung theo DIN ISO 10816-1 và VDI 2056
Kết nối trục bao gồm ổ trục SL 20000
Dữ liệu kỹ thuật:
- Tốc độ: lên đến 20000 vòng/phút
- Phạm vi mô-men xoắn: 1000 Nm
- Bôi trơn mỡ tốc độ cao
- Chất lượng cân bằng G: < 2,5 mm/giây
- Độ rung theo DIN ISO 10816-1 và VDI 2056

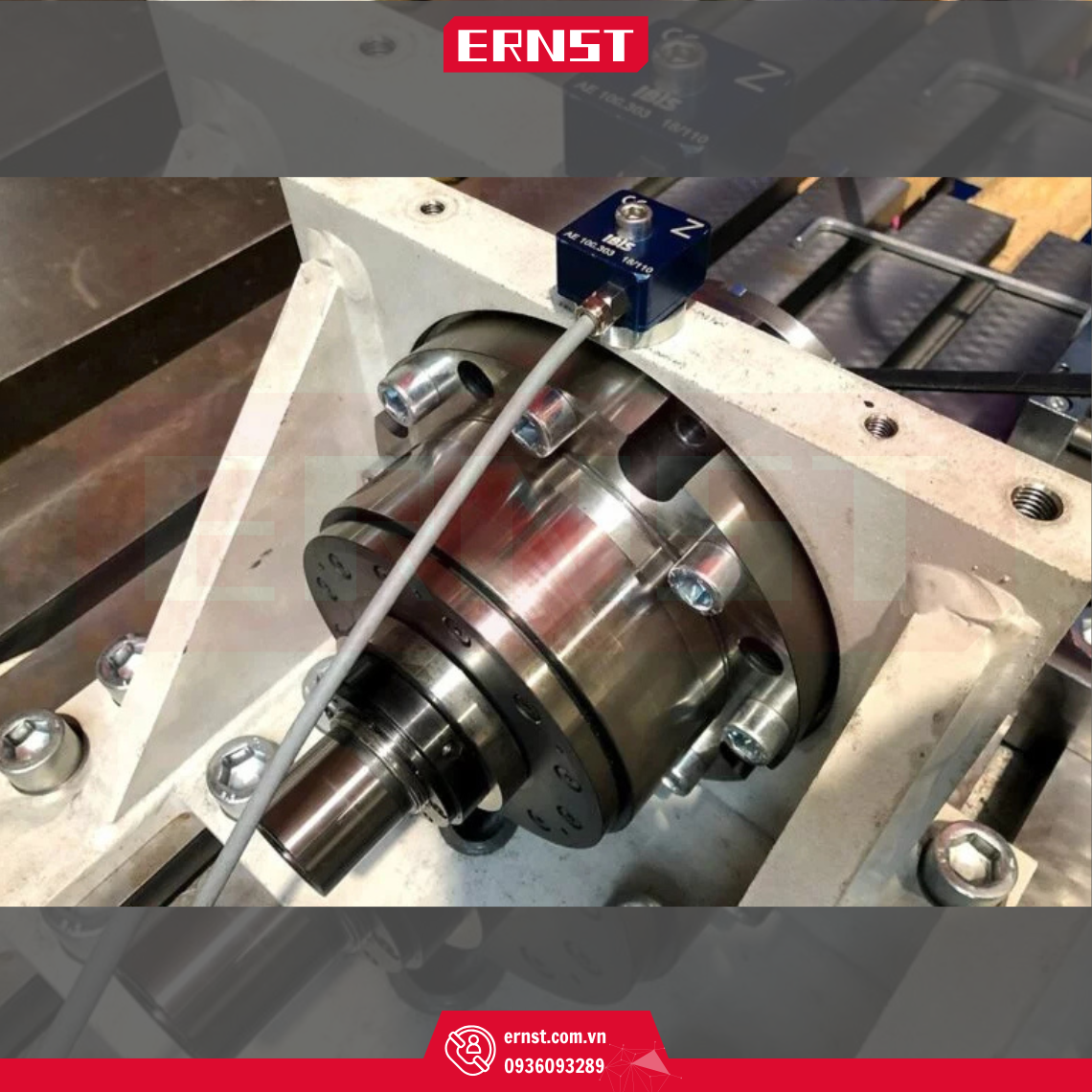

Vòng bi SL 25000
Dữ liệu kỹ thuật:
- Tốc độ: lên đến 25000 vòng/phút
- Phạm vi mô-men xoắn: 1000 Nm
- Bôi trơn mỡ tốc độ cao
- Chất lượng cân bằng G: < 2,5 mm/giây
- Độ rung theo DIN ISO 10816-1 và VDI 2056

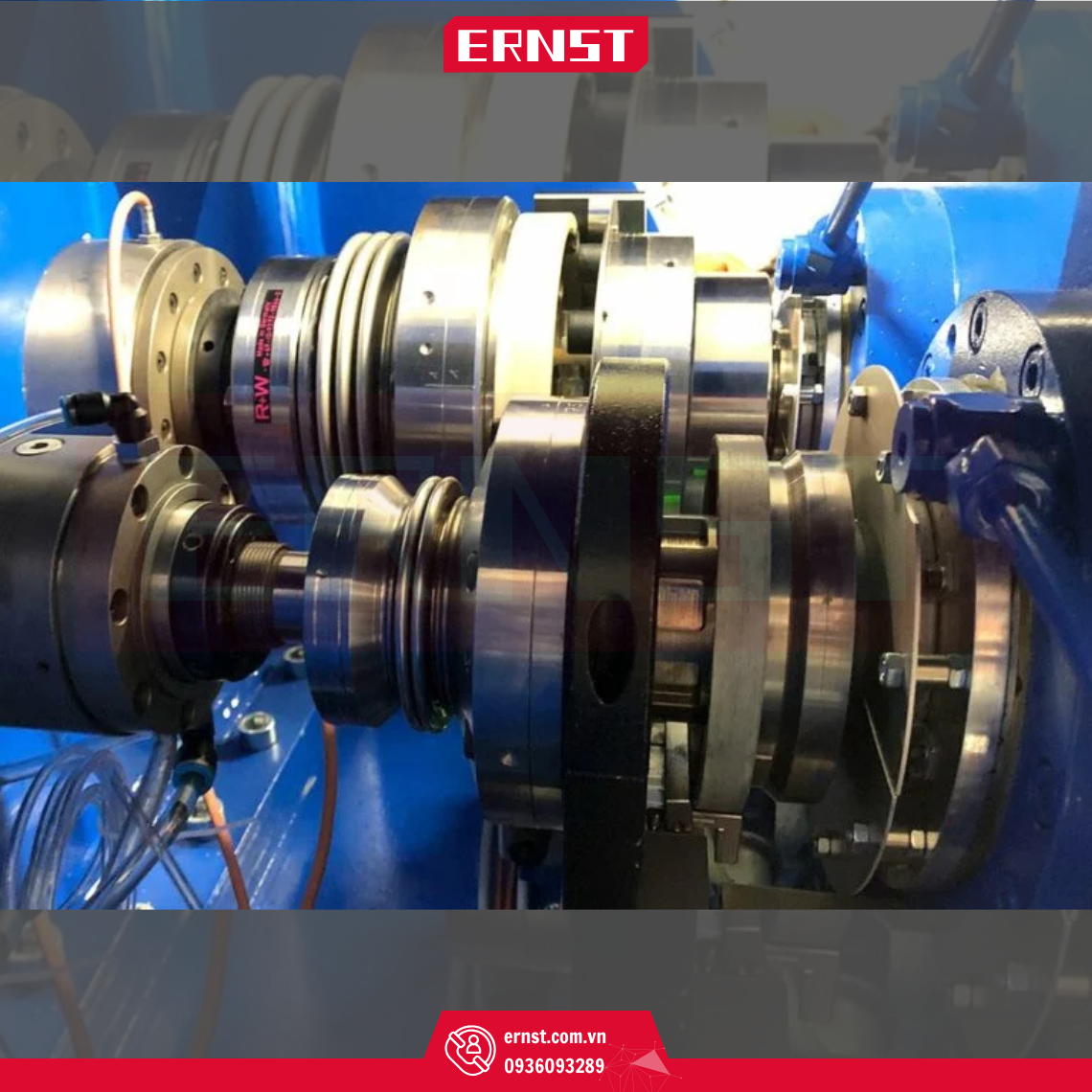

Kết nối trục bao gồm ổ trục SL 12000 | SL 25000
Dữ liệu kỹ thuật:
- Tốc độ vòng quay: 11000 vòng/phút | 25000 vòng/phút
- Phạm vi mô-men xoắn: 1500 Nm | 500 Nm
- Bôi trơn mỡ tốc độ cao SL 11000 | Bôi trơn dầu-khí SL 25000
- Chất lượng cân bằng G: < 2,5 mm/giây
- Độ rung theo DIN ISO 10816-1 và VDI 2056

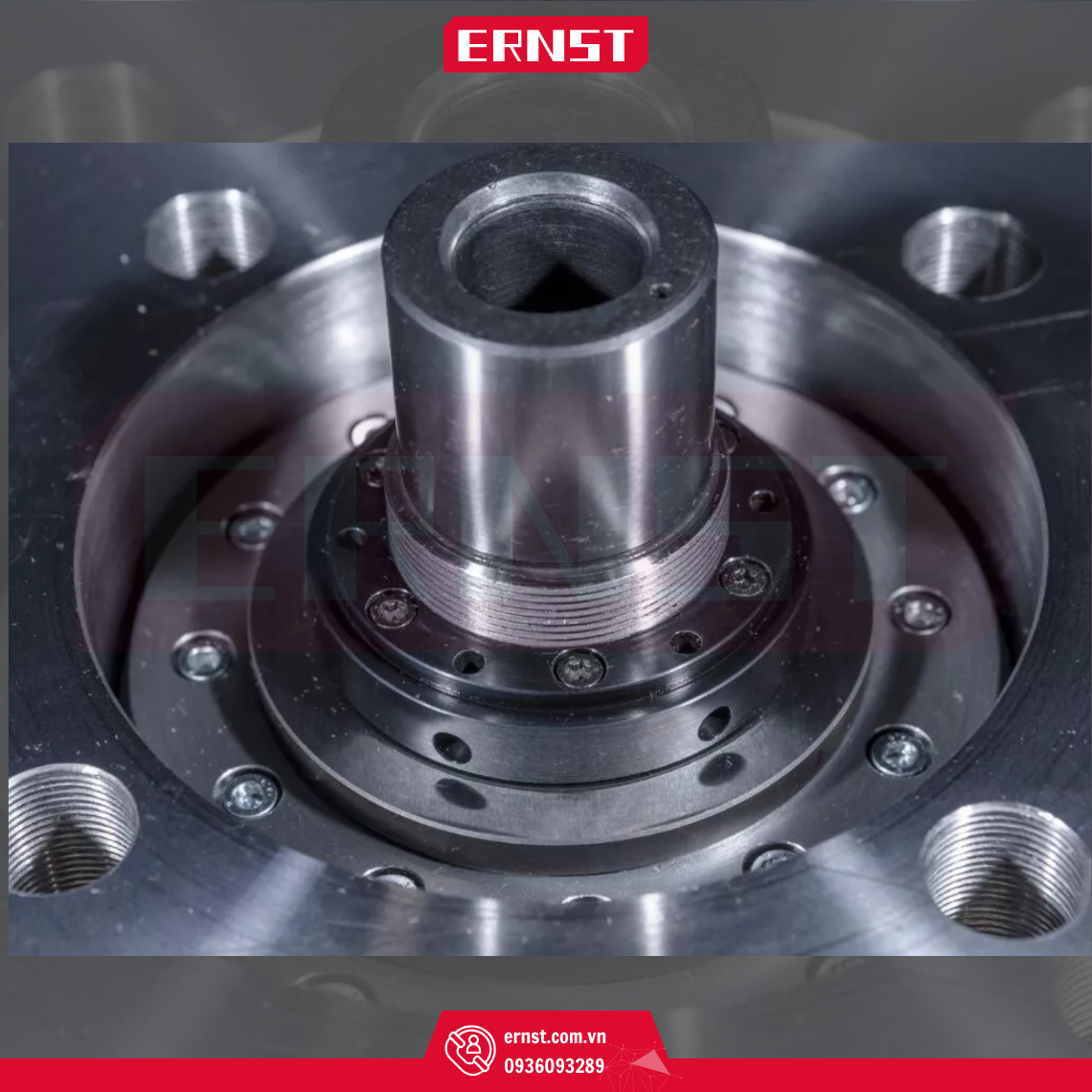

Ảnh chi tiết của vòng bi SL 30000
Dữ liệu kỹ thuật:
- Tốc độ: lên đến 30000 vòng/phút
- Phạm vi mô-men xoắn: 600 Nm
- Bôi trơn mỡ tốc độ cao
- Chất lượng cân bằng G: < 2,5 mm/giây
- Độ rung theo DIN ISO 10816-1 và VDI 2056
Vòng bi SL 18500 Dữ liệu kỹ thuật:
- Tốc độ: lên đến 18500 vòng/phút
- Phạm vi mô-men xoắn: 400 Nm
- Bôi trơn mỡ tốc độ cao
- Chất lượng cân bằng G: < 2,5 mm/giây
- Độ rung theo DIN ISO 10816-1 và VDI 2056
