Các khớp nối nhanh cho phép kết nối chất lỏng và chất khí nhanh chóng và không bị rò rỉ.
Tất cả các khớp nối nhanh đều là khớp nối khóa, nghĩa là khi không khớp nối, đường đi sẽ bị chặn ở cả phần tử khớp nối và phần tử ống nối.
Phần lớn, hệ thống khớp nối nhanh được sử dụng trong hệ thống pallet để thử nghiệm động cơ, điều này cho phép quá trình lắp ghép tự động.
Việc căn chỉnh và cung cấp vật liệu cho các mẫu thử được thực hiện trước tại một trạm thiết lập riêng biệt nhằm giảm thiểu thời gian chết trong phòng thử nghiệm.
Tổng quan

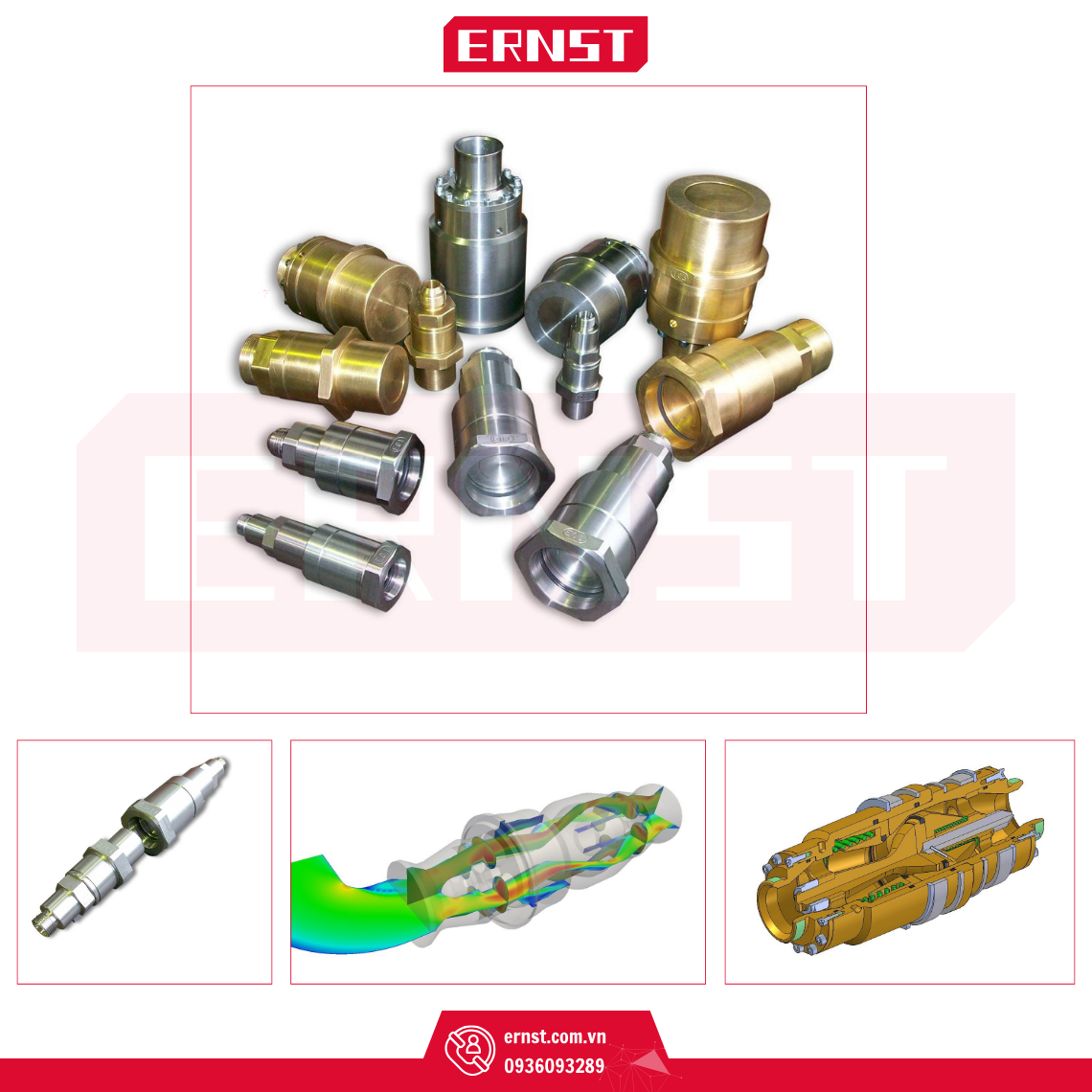

Bản vẽ
Mô tả
- Vật liệu: Các thành phần chính được làm bằng thép không gỉ 1.4305
- Vật liệu: Các thành phần chức năng được làm bằng thép không gỉ 1.4310
- Kích thước hạt tối đa: < 100 µm
- Nguyên lý hoạt động không rò rỉ và không có bong bóng
- Phạm vi nhiệt độ hoạt động: – 20°C đến 200°C (230°C trong thời gian ngắn)
- Khả năng chống hóa chất tốt
- Các loại phớt và vật liệu khác theo yêu cầu.
Ví dụ sản phẩm

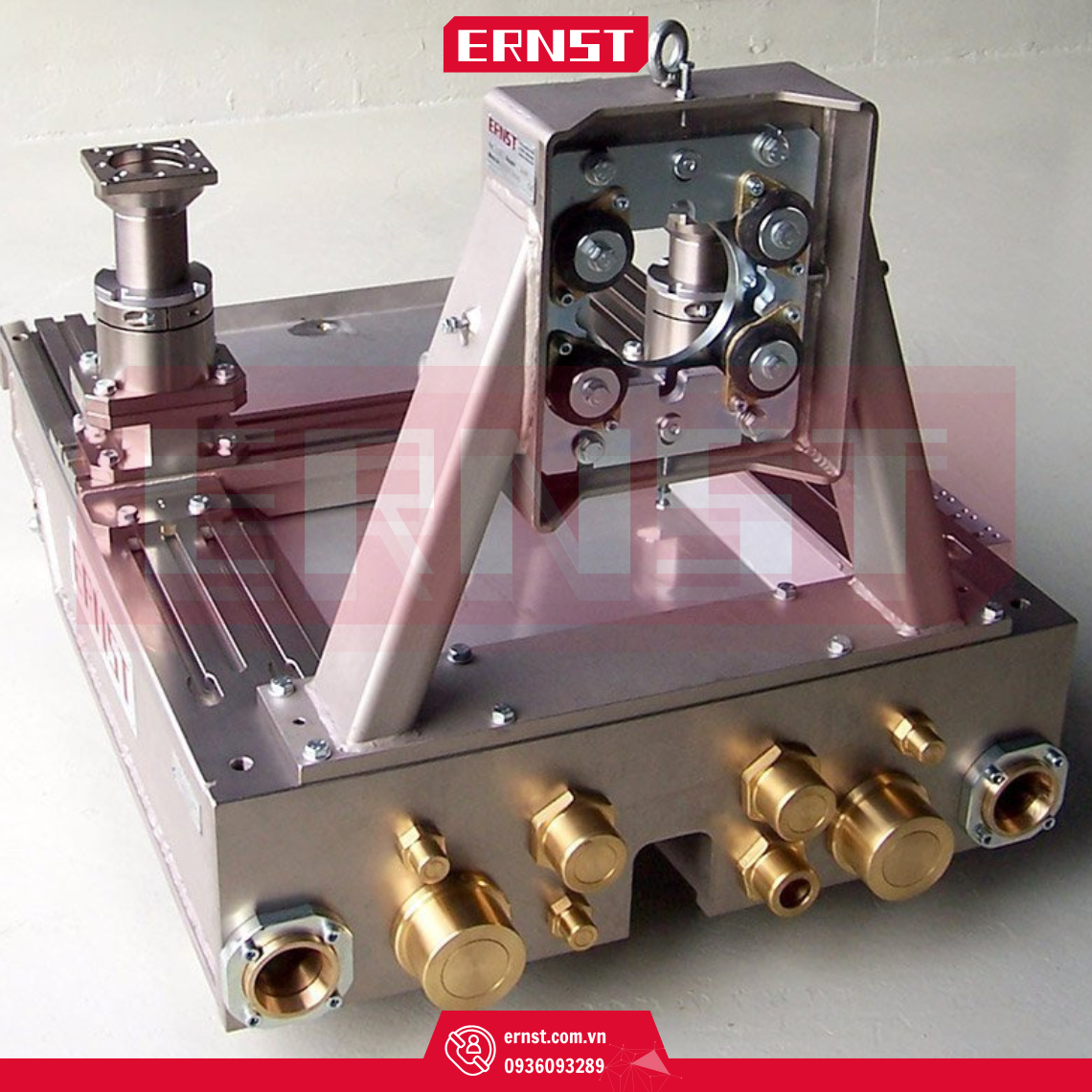

Xe đẩy pallet Audi Györ
Dữ liệu kỹ thuật:
- Lưu lượng và nhiên liệu cung cấp
xăng 0 – 39 l/phút | 2 x NW10 (lưu lượng và trở về) - Lưu lượng và nhiên liệu cung cấp
diesel 0 – 39 l/phút | 2 x NW10 (lưu lượng và trở về) - Lưu lượng và cung cấp dầu động cơ
0 – 400 l/phút | 2 x NW25 (lưu lượng và trở về) - Lưu lượng dòng chảy và
môi trường làm mát cung cấp_1 0 – 357 l/phút | 4 x NW16 (lưu lượng và trở về) - Lưu lượng dòng chảy và
môi trường làm mát cung cấp_2 0 – 967 l/phút | 2 x NW40 (lưu lượng và trở về)

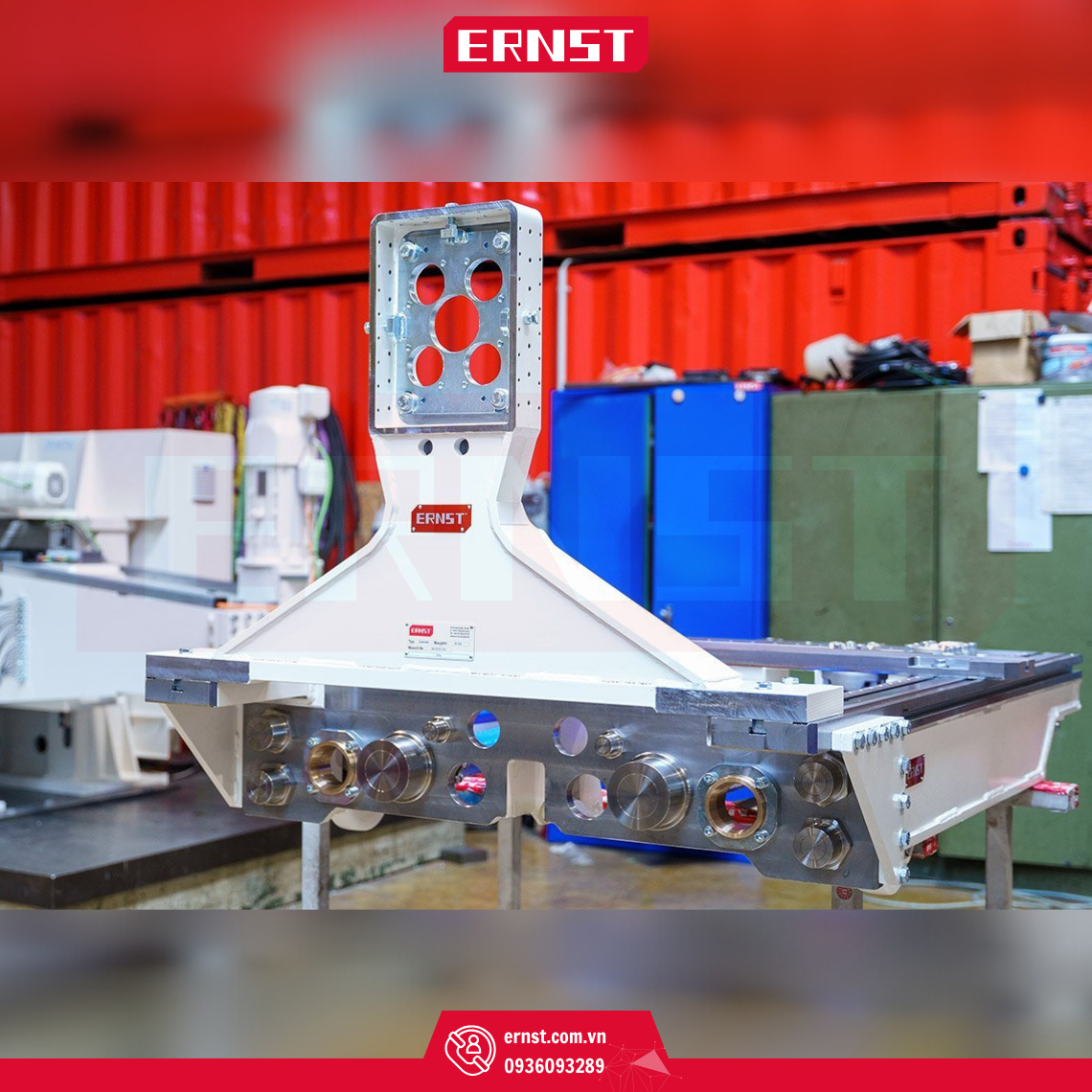

Xe đẩy Palett Porsche Dữ liệu kỹ thuật:
- Lưu lượng và nhiên liệu cung cấp nhiên liệu 0 – 39 l/phút | 2 x NW10 (lưu lượng và trở về)
- Lưu lượng và cung cấp dầu động cơ
0 – 667 l/phút | 2 x NW32 (lưu lượng và trở về) - Lưu lượng dòng chảy và
môi trường làm mát cung cấp_1 0 – 400 l/phút | 2 x NW25 (lưu lượng và hồi lưu) - Lưu lượng dòng chảy và
môi trường làm mát cung cấp_2 0 – 800 l/phút | 4 x NW25 (lưu lượng và trở về) - Lưu lượng dòng chảy và
môi trường làm mát cung cấp_3 0 – 1483 l/phút | 2 x NW50 (lưu lượng và trở về)
Xe đẩy Palett Ferrari Dữ liệu kỹ thuật:
- Lưu lượng và nhiên liệu cung cấp
xăng 0 – 78 l/phút | 3 x NW10 (lưu lượng và trở về) - Lưu lượng và cung cấp dầu động cơ
0 – 667 l/phút | 2 x NW32 (lưu lượng và trở về) - Lưu lượng dòng chảy và môi trường làm mát cung cấp
0 – 1483 l/phút | 2 x NW50 (lưu lượng và hồi lưu) - Lưu lượng và cung cấp KLG (thổi qua)
0 – 78 l/phút | 1 x NW10
