Bảo vệ trục

Yêu cầu về an toàn nghề nghiệp liên tục tăng. Một bộ phận bảo vệ trục như một thiết bị bảo vệ cơ học hiện là tiêu chuẩn để bảo vệ cả nhân viên và các thành phần lân cận trong trường hợp hỏng hóc các thành phần quay.

Trong hầu hết các trường hợp, bảo vệ cơ học dưới dạng vỏ bọc được kết hợp với giám sát điện. Các cảm biến phải được phân biệt về chức năng của chúng ở đây.

Ví dụ, hoạt động thiết lập ở tốc độ giảm có thể được đảm bảo bằng cách khóa bảo vệ cơ học kết hợp với phần mềm nền tảng thử nghiệm và có thể ngăn ngừa sự can thiệp có thể xảy ra.

ERNST phát triển và sản xuất các giải pháp riêng biệt đáp ứng chính xác các yêu cầu cụ thể.

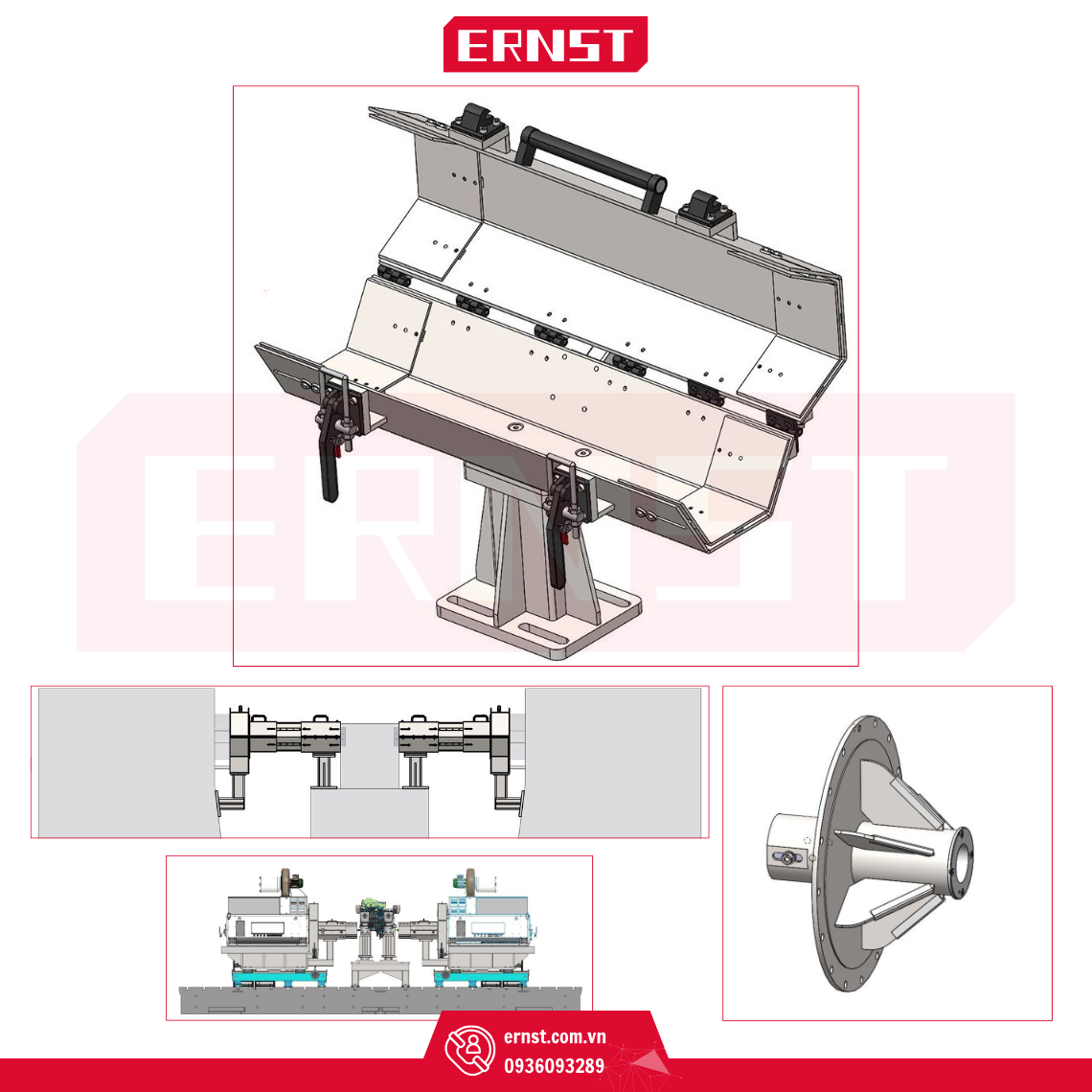

Bản vẽ

Mô tả

  • Thiết kế theo yêu cầu của khách hàng
  • Độ linh hoạt tối đa (theo chiều dọc, chiều ngang, chiều trục và góc)
  • Vị trí cuối có thể điều chỉnh liên tục
  • Giám sát cảm biến (đơn giản, được mã hóa hoặc có chốt khóa tích hợp)
  • Khái niệm lắp đặt bằng vít hoặc kẹp nhả nhanh
  • Cấu hình thiết lập linh hoạt (lắp đặt cần cẩu, cố định bằng vít nhiều phần hoặc có thể gập lại bằng bản lề)

Ví dụ sản phẩm

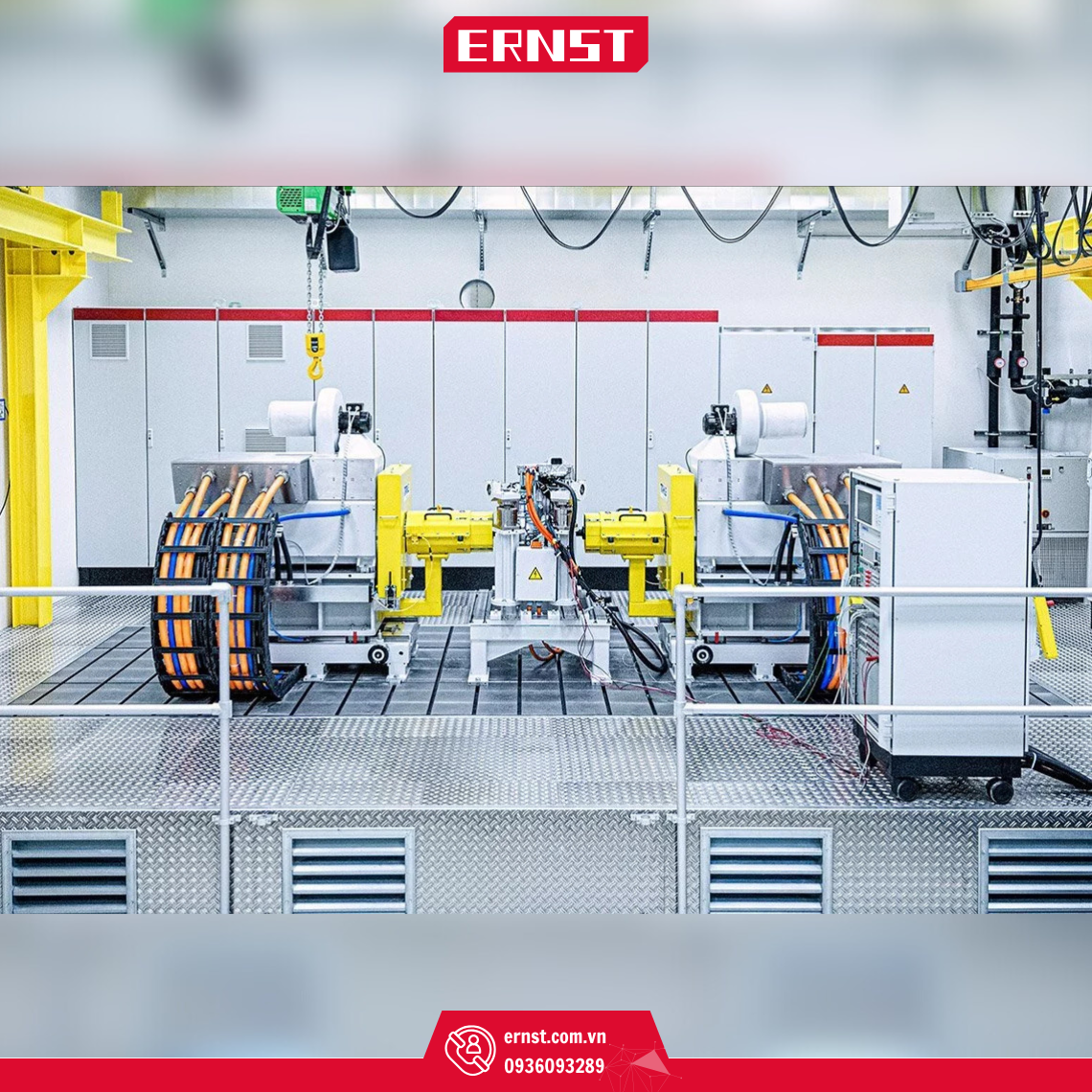

Bảo vệ trục cho bệ thử nghiệm động cơ điện Dữ liệu kỹ thuật:

  • Tốc độ: lên đến 16000 vòng/phút
  • Phạm vi mô-men xoắn: lên đến 900 Nm
  • Khối lượng rotor: khoảng 10 kg
  • Chiều cao trục: 370 mm
  • Ứng dụng: Giường thử nghiệm động cơ điện
  • Cố định trường nhịp bằng vít
  • TÙY CHỌN: có thể gập lại bằng kẹp tháo lắp nhanh
  • TÙY CHỌN: Giám sát cảm biến, bao gồm khóa bảo vệ (Euchner

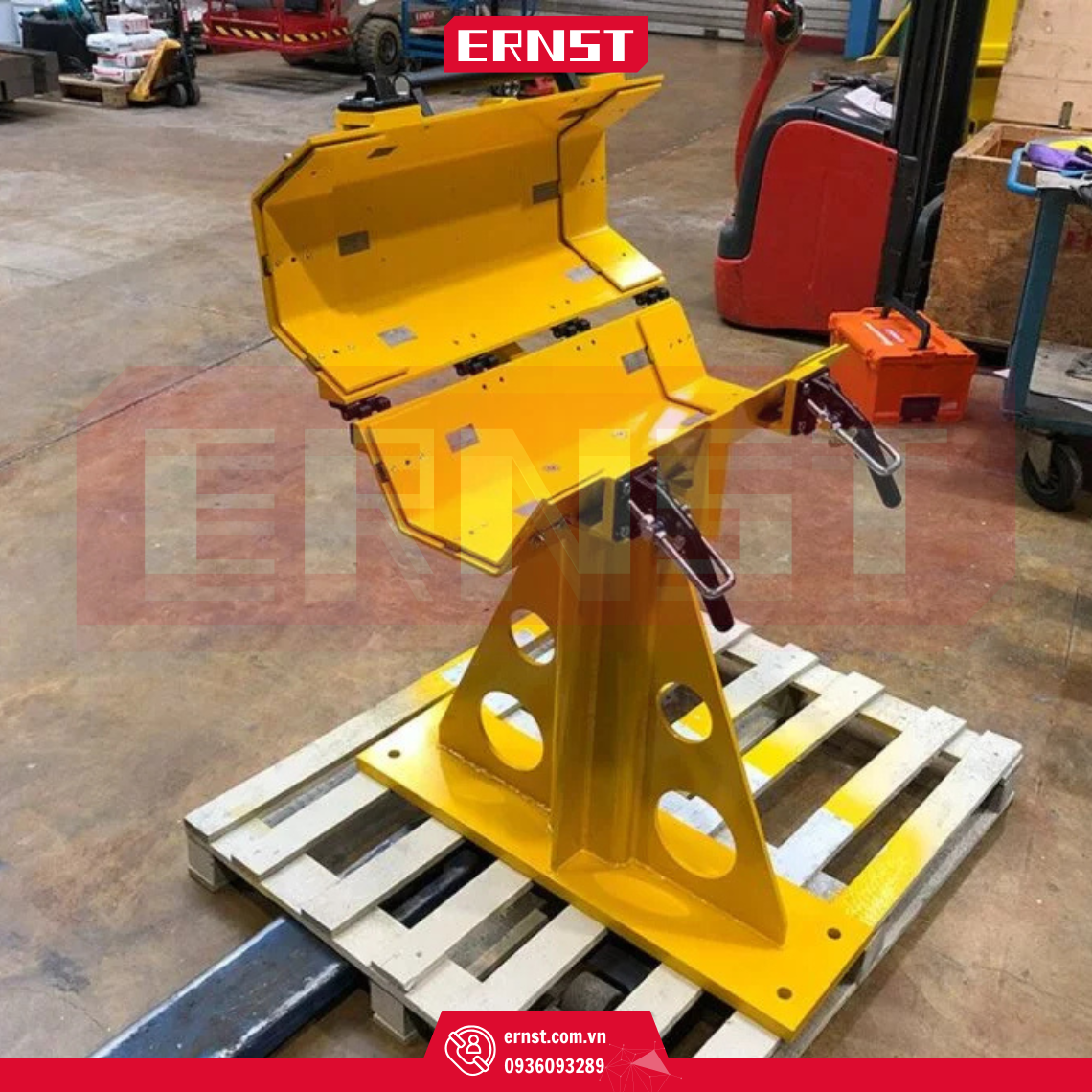

Bảo vệ trục cho bệ thử hệ thống truyền động Dữ liệu kỹ thuật:

  • Tốc độ: lên đến 8000 vòng/phút
  • Phạm vi mô-men xoắn: lên đến 5000 Nm
  • Khối lượng rotor: khoảng 20 kg
  • Chiều cao trục: 700 mm
  • Ứng dụng: Bệ thử hệ thống truyền động hạng nặng
  • Cố định trường nhịp bằng vít
  • TÙY CHỌN: có thể gập lại bằng kẹp tháo lắp nhanh
  • TÙY CHỌN: vị trí cuối có thể điều chỉnh ở cả hai bên

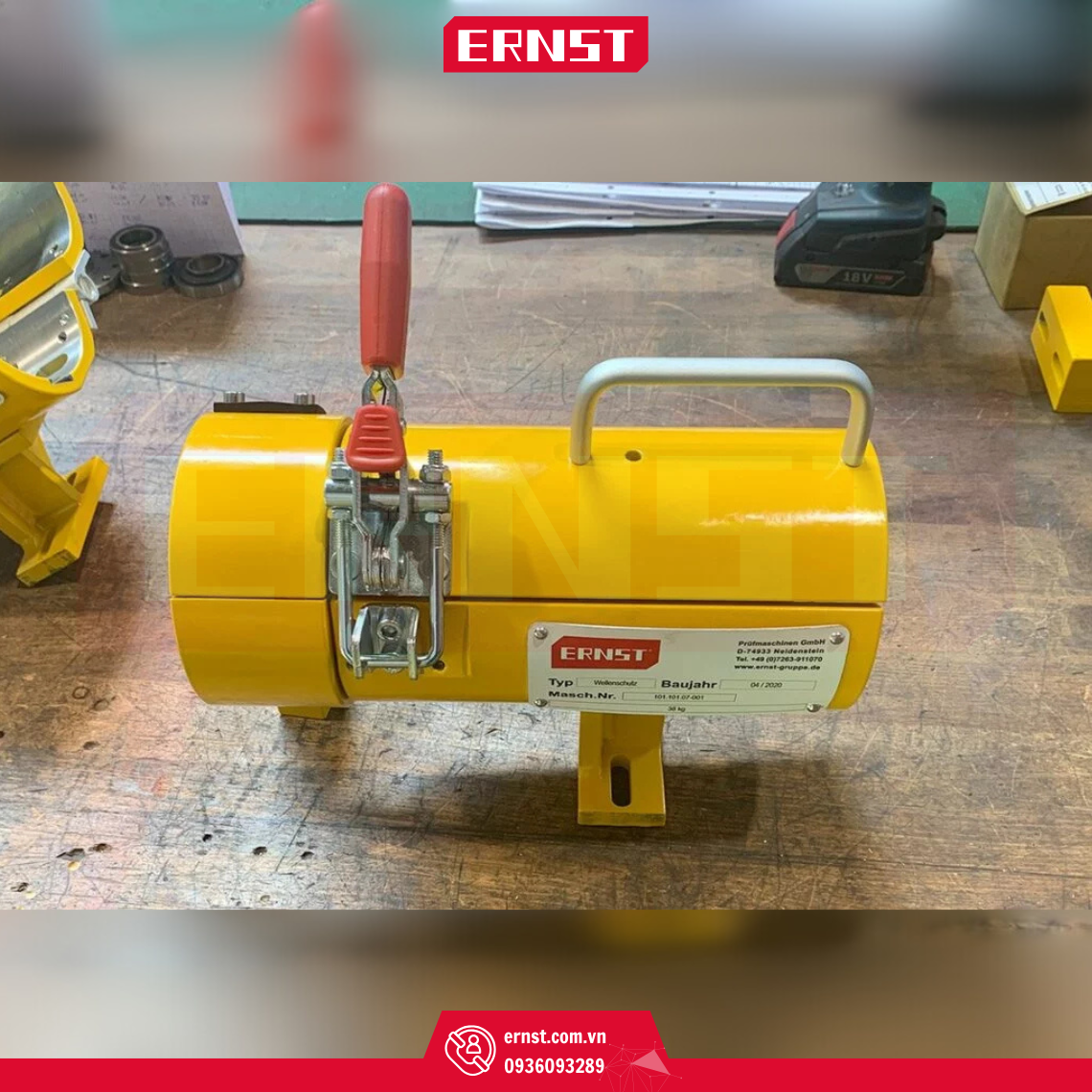

Bảo vệ trục cho bệ thử động cơ Dữ liệu kỹ thuật:

  • Tốc độ: lên đến 10000 vòng/phút
  • Phạm vi mô-men xoắn: lên đến 50 Nm
  • Khối lượng rotor: khoảng 2 kg
  • Chiều cao trục: 200 mm
  • Ứng dụng: Bệ thử nghiệm thành phần
  • Khung đế cố định bằng vít
  • TÙY CHỌN: có thể gập lại bằng kẹp nhả nhanh
  • TÙY CHỌN: vị trí cuối có thể điều chỉnh ở một bên (DIN 1833)

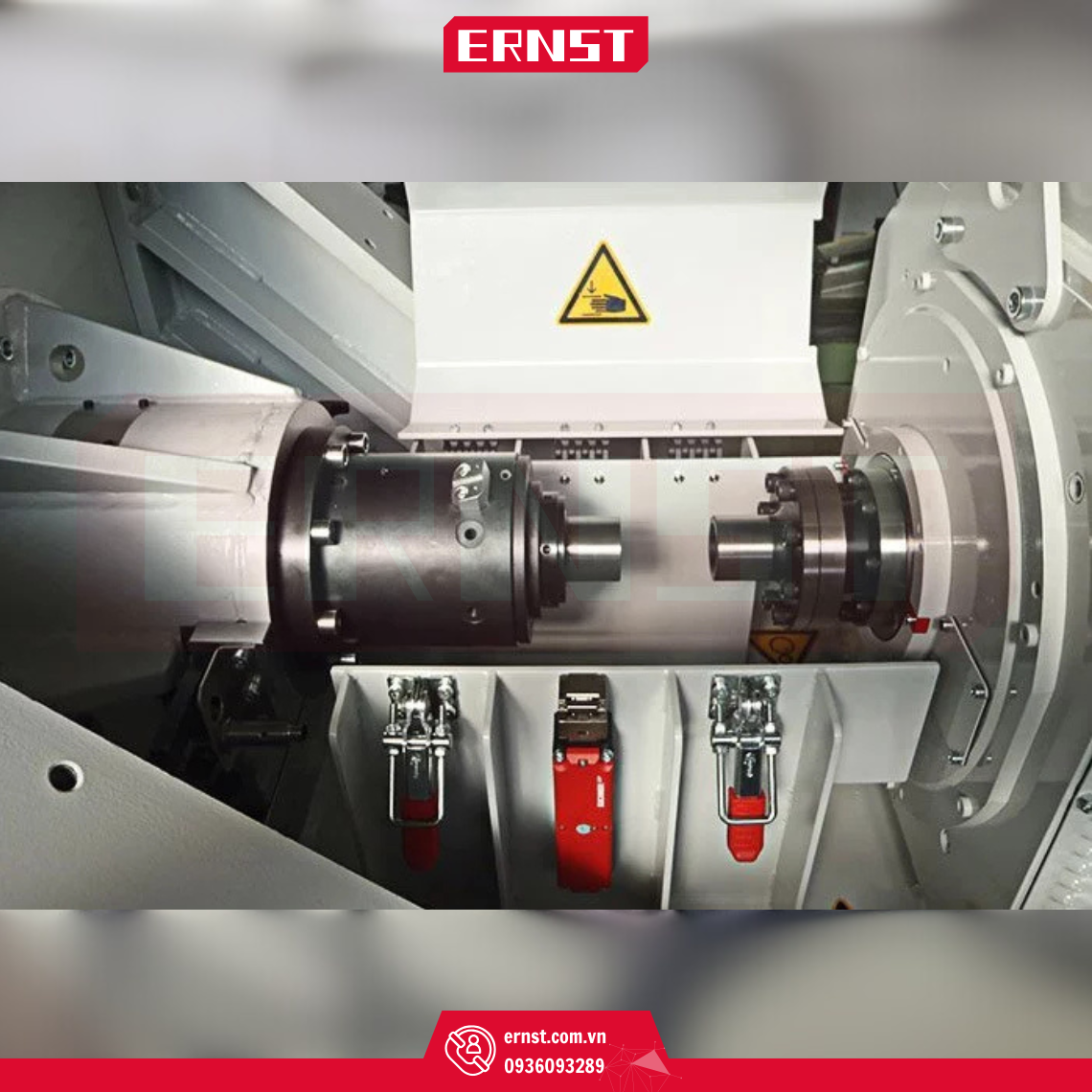

Bảo vệ trục cho bệ thử hệ thống truyền động

Dữ liệu kỹ thuật:

  • Tốc độ: lên đến 3000 vòng/phút
  • Phạm vi mô-men xoắn: lên đến 4000 Nm
  • Khối lượng rotor: khoảng 10 kg
  • Chiều cao trục: 800 mm
  • Ứng dụng: Bệ thử hệ thống truyền động
  • Khung đế cố định bằng vít
  • TÙY CHỌN: Vỏ đạn nhiều phần được vặn chặt
  • TÙY CHỌN: Bảo vệ chặt chẽ thông qua các thành phần cao su
  • TÙY CHỌN: Giám sát cảm biến
  • TÙY CHỌN: vị trí cuối có thể điều chỉnh ở một bên
