Tùy thuộc vào ứng dụng, hai (hoặc bốn trong thử nghiệm hệ thống truyền động 4-E) máy đo công suất được sử dụng để thử nghiệm từng trục truyền động và toàn bộ hệ thống truyền động.
Việc thử nghiệm toàn bộ hệ thống truyền động liên quan đến sự tương tác của từng thành phần cũng như sự phối hợp của các thành phần với nhau là một phần thiết yếu của quy trình phát triển ngày nay.
Trong những năm gần đây, ERNST đã chuyên về các giải pháp dành riêng cho khách hàng trong lĩnh vực này và với tư cách là nhà cung cấp hệ thống, ERNST có thể sản xuất toàn bộ cơ cấu của các hệ thống như vậy.
Bao gồm cả khâu thiết kế cũng như toàn bộ quá trình gia công cơ khí cho đến khâu lắp đặt tại nhà máy.
Thiết lập thay đổi từ khung máy cứng với đế gắn cho đến cấu trúc đế có thể điều chỉnh. Cả chiều rộng đường ray và chiều dài cơ sở đều có thể được điều chỉnh liên tục tại đây.
Bản vẽ
Đặc tính
- Thiết kế theo yêu cầu của khách hàng
- Thiết lập chiều rộng đường ray thông qua các thanh dẫn hướng tuyến tính
- Bảo vệ quá tải do khớp nối an toàn
- Dây cáp 3D
- Các thành phần kẹp khí nén
- Sự điều chỉnh theo nhu cầu của khách hàng
- Giải pháp trọn gói của ERNST

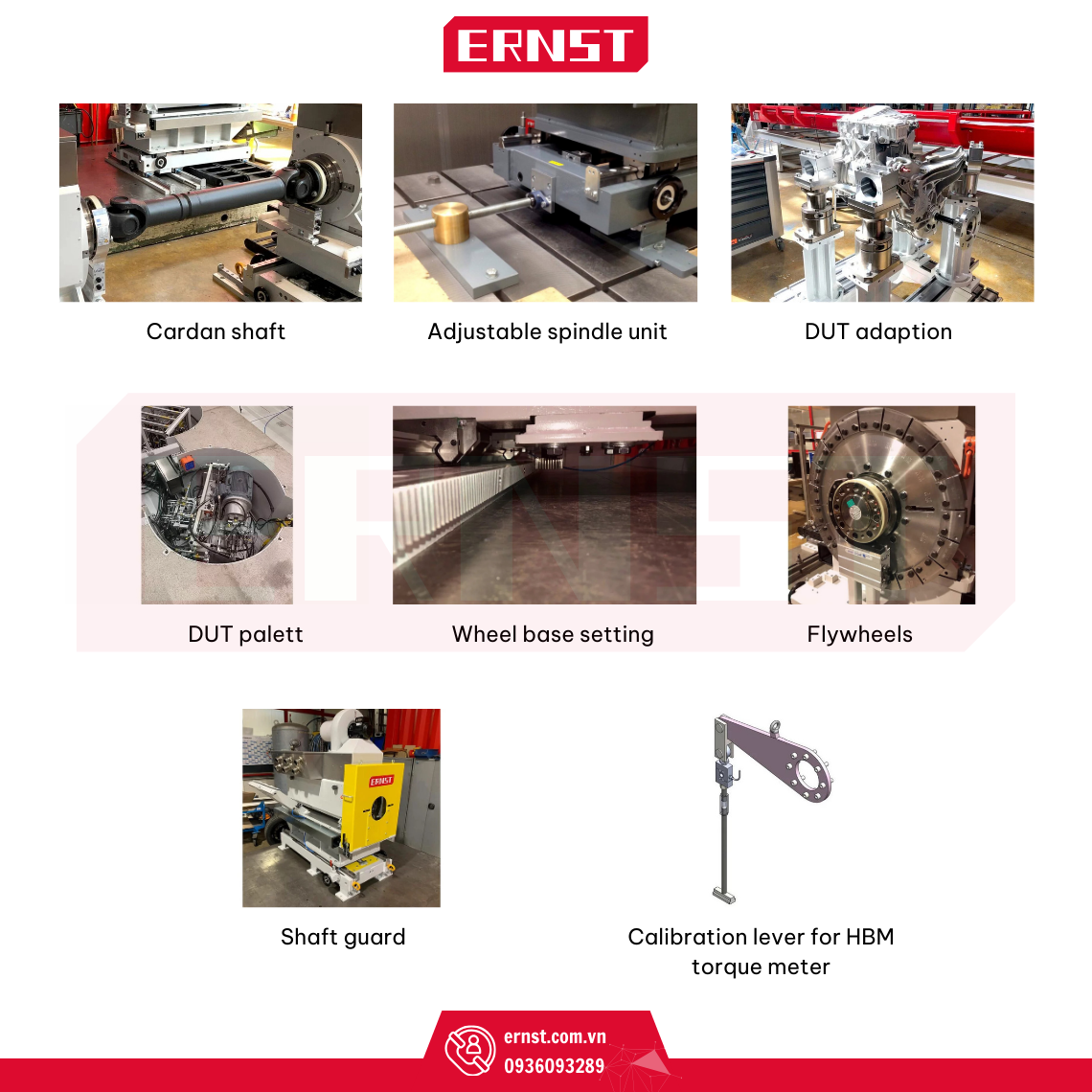

Tùy chọn
.
Sản phẩm

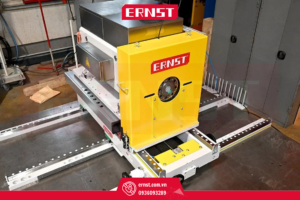

PSA 2-E-PST, bao gồm điều chỉnh cơ sở bánh xe, bánh đà và bảo vệ trục
Dữ liệu kỹ thuật:
- Tốc độ: lên đến 2800 1/phút
- Phạm vi mô-men xoắn: lên đến 3000 Nm
- Công suất: 540 kW
- Giám sát rung động
- Điều chỉnh chiều dài cơ sở bánh xe mở rộng
- TÙY CHỌN: Cài đặt cơ sở bánh xe
- TÙY CHỌN: Thiết lập chiều rộng theo dõi thông qua các hướng dẫn tuyến tính
- TÙY CHỌN: Bánh đà
- TÙY CHỌN: Bảo vệ trục
Mahle 2-E-PST, bao gồm bộ phận bảo vệ trục, bệ thử nghiệm, bộ điều chỉnh và lắp ráp DUT
Dữ liệu kỹ thuật:
- Tốc độ: lên đến 3000 1/phút
- Phạm vi mô-men xoắn: lên đến 4200 Nm
- Công suất: 420 kW
- Giám sát rung động
- Bảo vệ quá tải do khớp nối an toàn
- TÙY CHỌN: Bảo vệ trục
- TÙY CHỌN: Bảng màu DUT
- TÙY CHỌN: Điều chỉnh DUT
- TÙY CHỌN: Trục Cardan

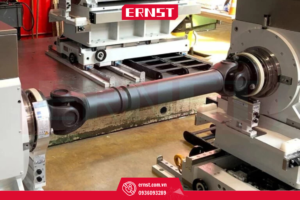

Bertrandt 4E-PST, bao gồm điều chỉnh chiều dài cơ sở, bảo vệ trục và trục các đăng
Dữ liệu kỹ thuật:
- Tốc độ: lên đến 3000 1/phút
- Phạm vi mô-men xoắn: lên đến 4800 Nm
- Công suất: 480 kW
- Giám sát rung động
- Spanfield chia đôi
- Hai cấu hình: Hoạt động 4-E hoặc hoạt động 2 x 2-E
- TÙY CHỌN: Cài đặt cơ sở bánh xe
- TÙY CHỌN: Thiết lập chiều rộng đường ray thông qua các thanh dẫn hướng tuyến tính
- TÙY CHỌN: Bảo vệ trục
- TÙY CHỌN: Trục Cardan
